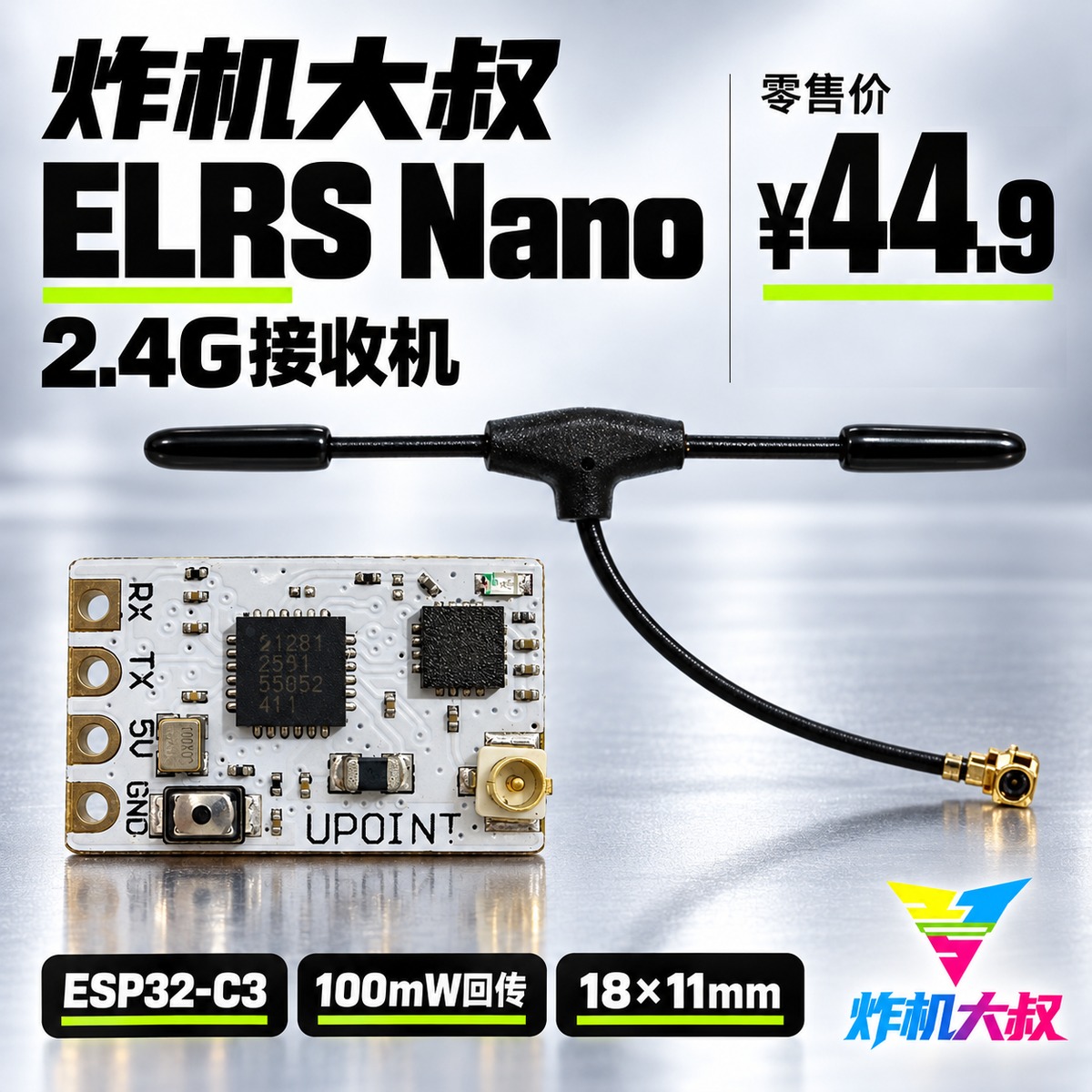

ELRS Nano 2.4G接收机，44.9元
本商品为UPOINT丝印白色PCB的ELRS Nano 2.4G接收机，零售价44.9元，本站自营在售。产品实物保留UPOINT硬件丝印，套图使用炸机大叔系列Logo。以下规格和出厂固件信息来自用户提供资料，未独立测试。

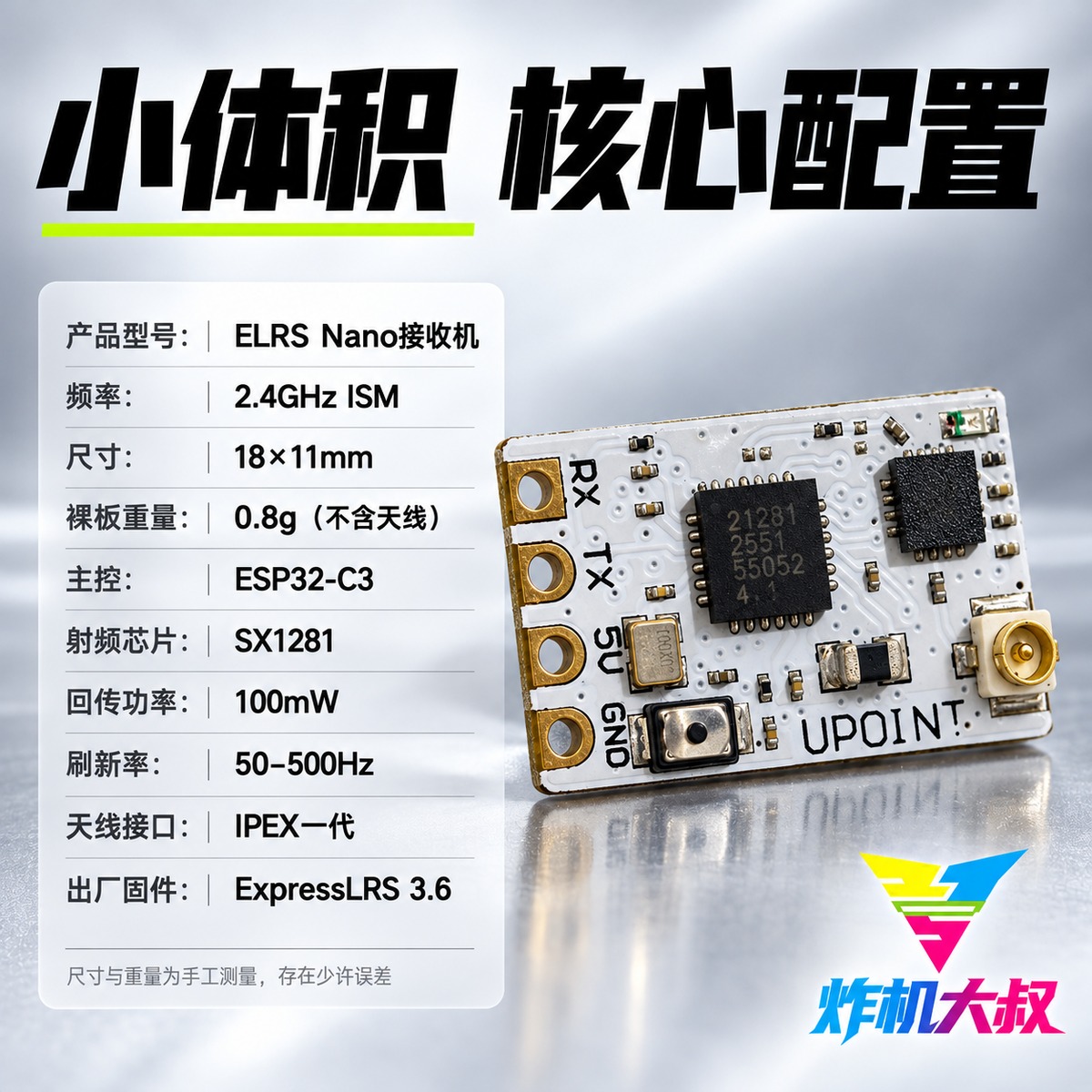

硬件规格

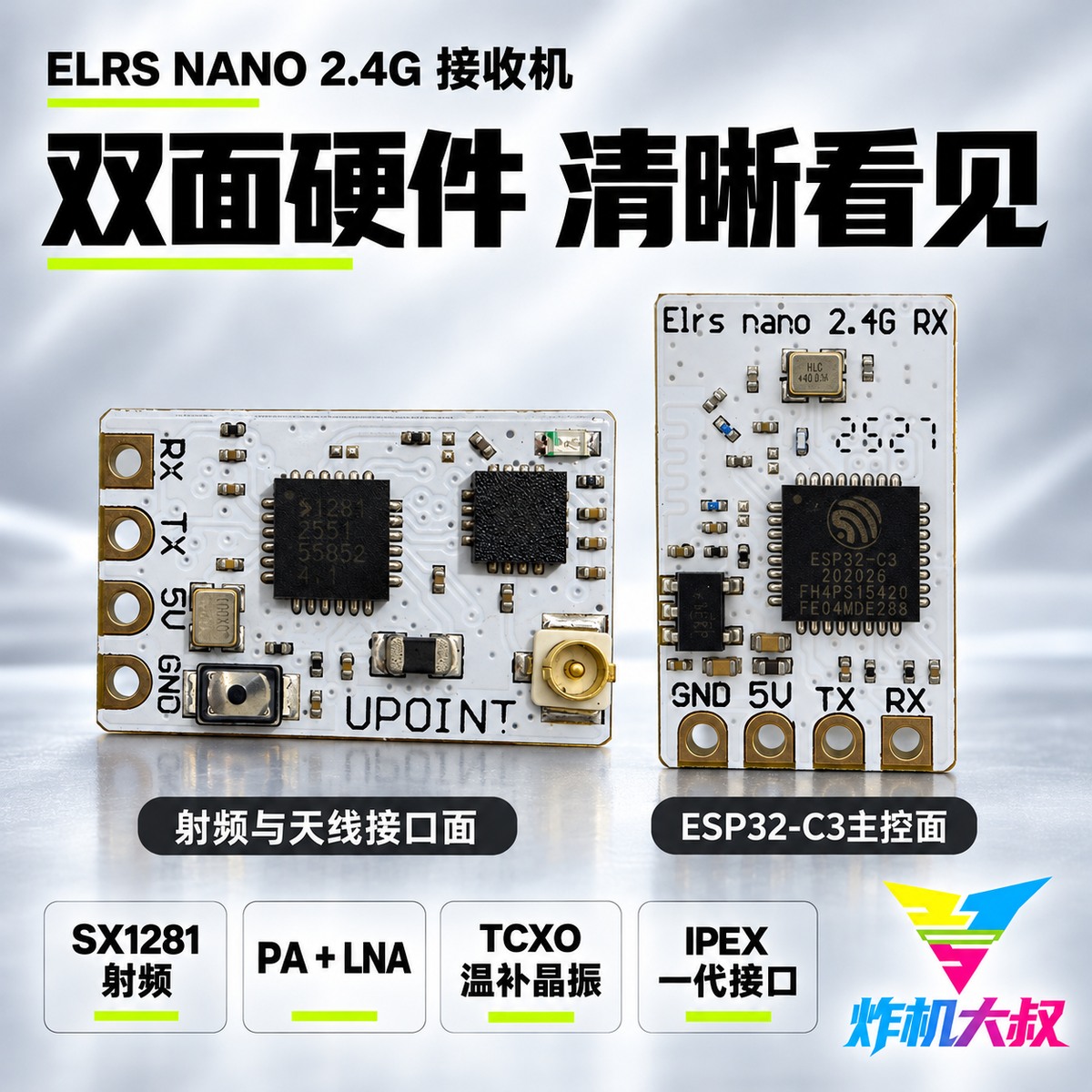

2.4GHz ISM，18×11mm，裸板0.8g（不含天线）；ESP32-C3主控、SX1281射频、100mW回传、50–500Hz，IPEX一代天线接口，ExpressLRS 3.6出厂固件。PA+LNA、TCXO温补晶振按所供硬件资料说明。

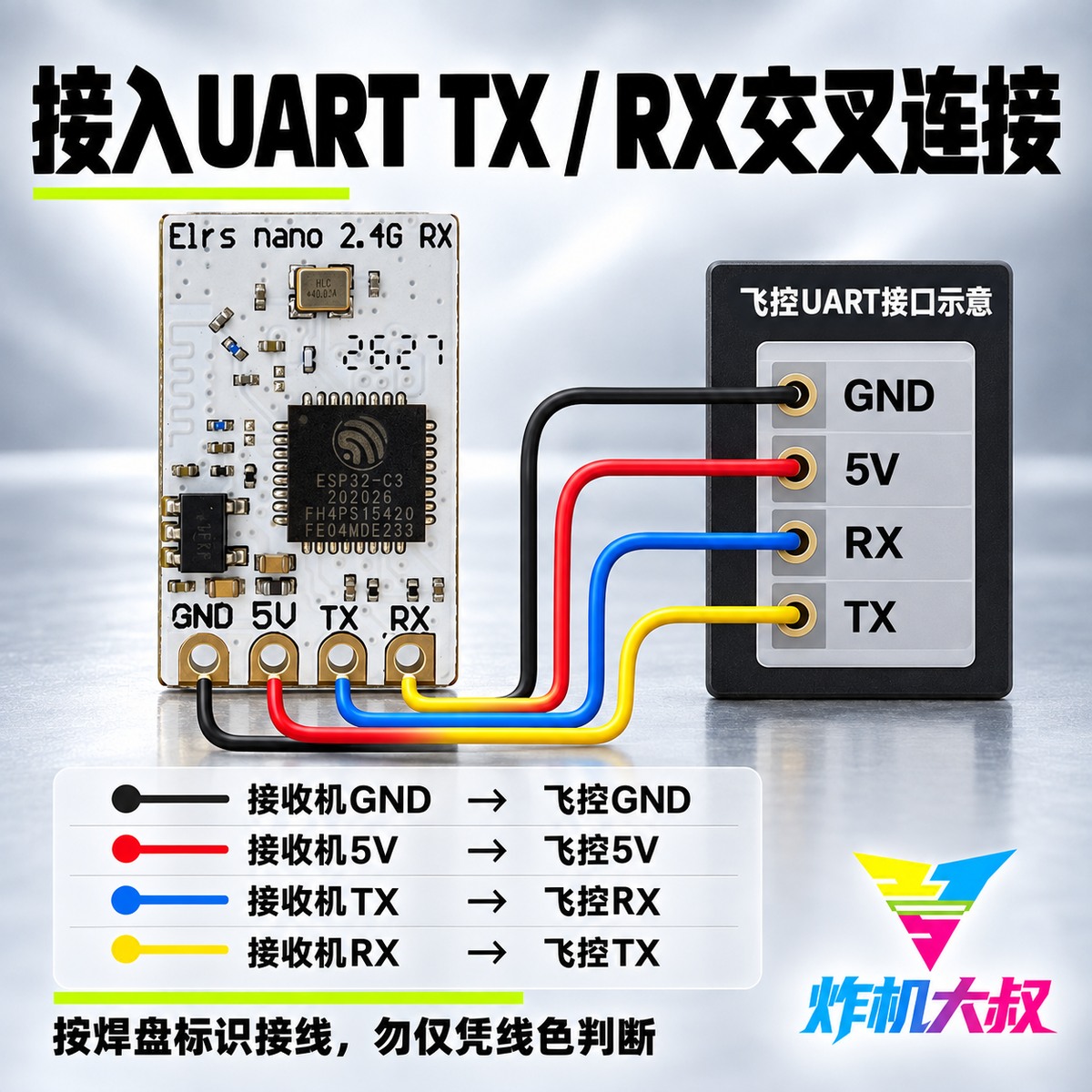

接线按丝印核对
接收机GND接飞控GND，接收机5V接飞控5V；接收机TX接飞控RX，接收机RX接飞控TX，使用同一个可用UART。按板面丝印和飞控手册核对，不按线色猜针脚；主控面和射频面观察时的焊盘左右顺序不同，不混用方向。

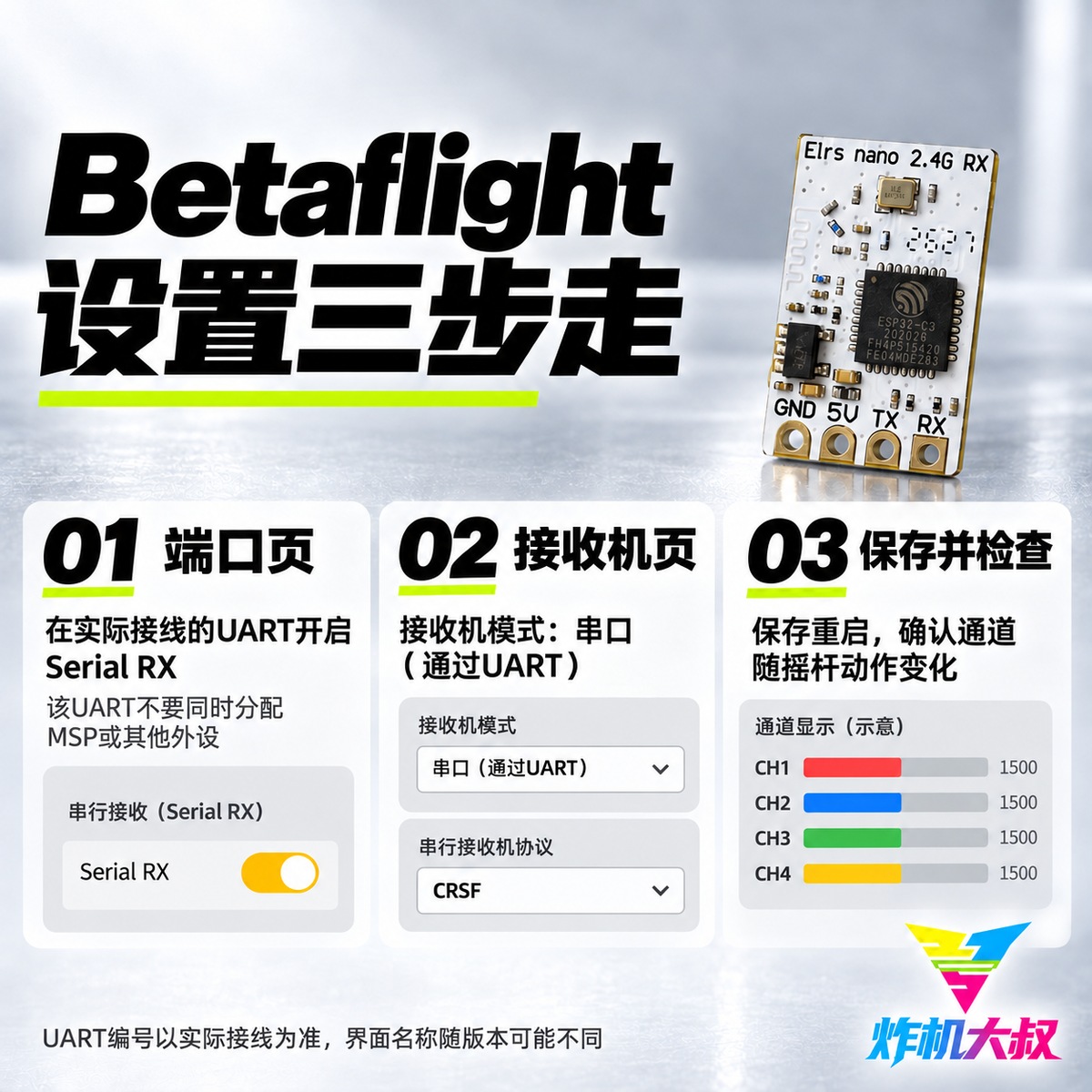

Betaflight设置示例
在实际接线UART启用Serial RX，该UART不要同时分配MSP或其他外设；接收机模式选串口/通过UART，协议选CRSF，保存后检查通道随遥杆动作变化。套图中的界面为设置示意，名称随软件版本可能不同。此处仅演示CRSF，不宣称其他输出协议在出厂固件中同时即插即用。

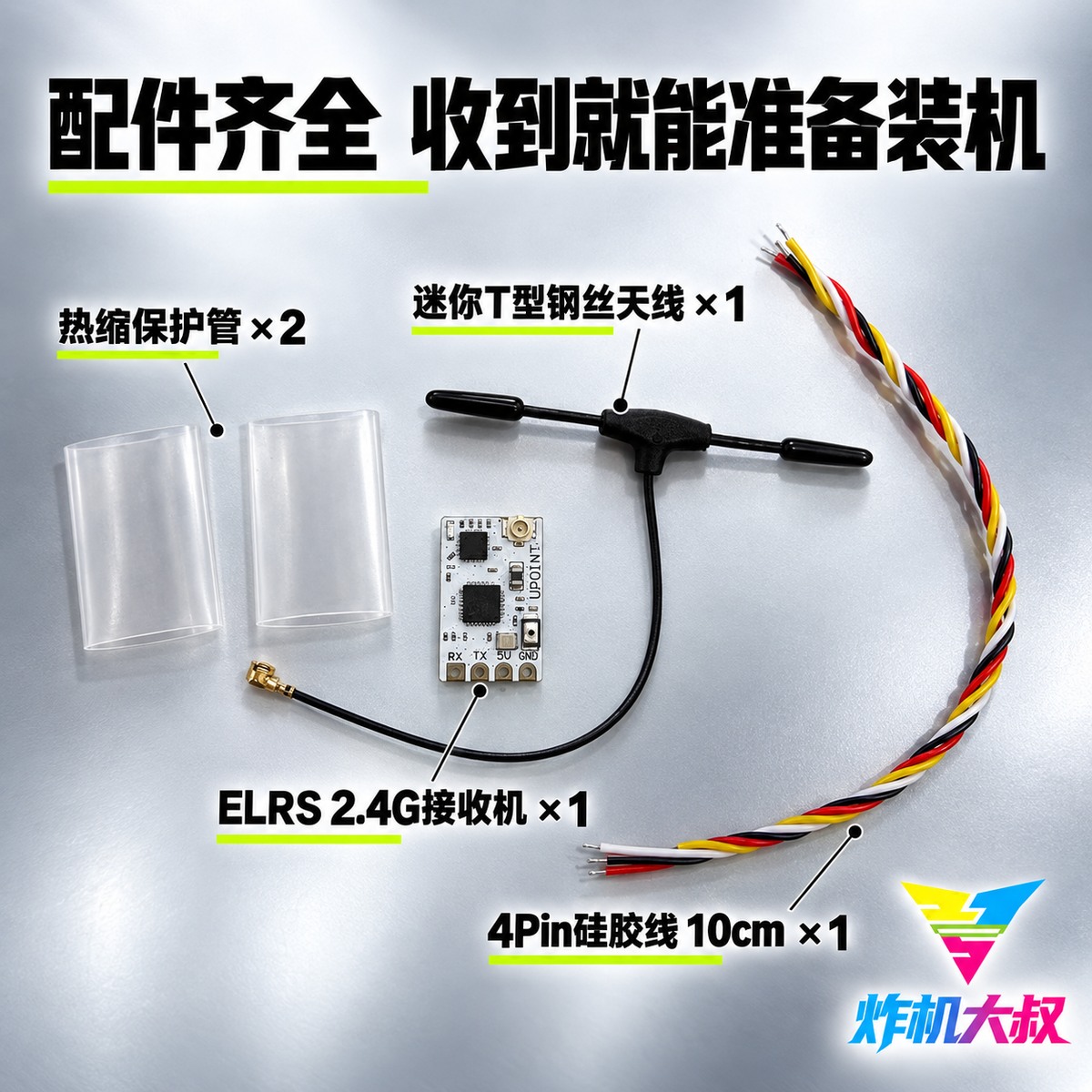

配件清单

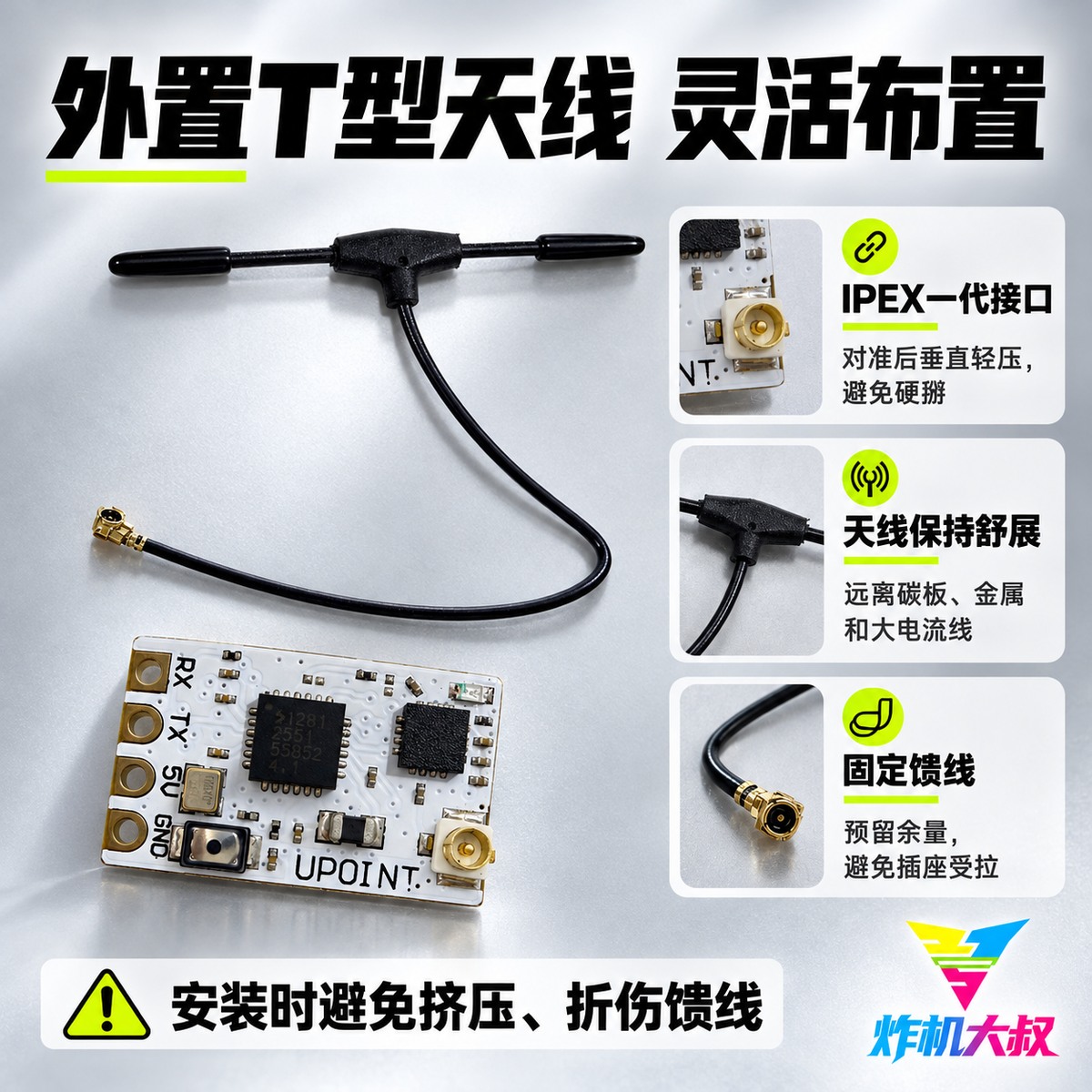

接收机×1、迷你T型钢丝天线×1、透明热缩保护管×2、4Pin硅胶线10cm×1。IPEX接口对准后垂直轻压，避免硬掰；天线舒展，远离碳板、金属及大电流线，固定馈线并预留余量。

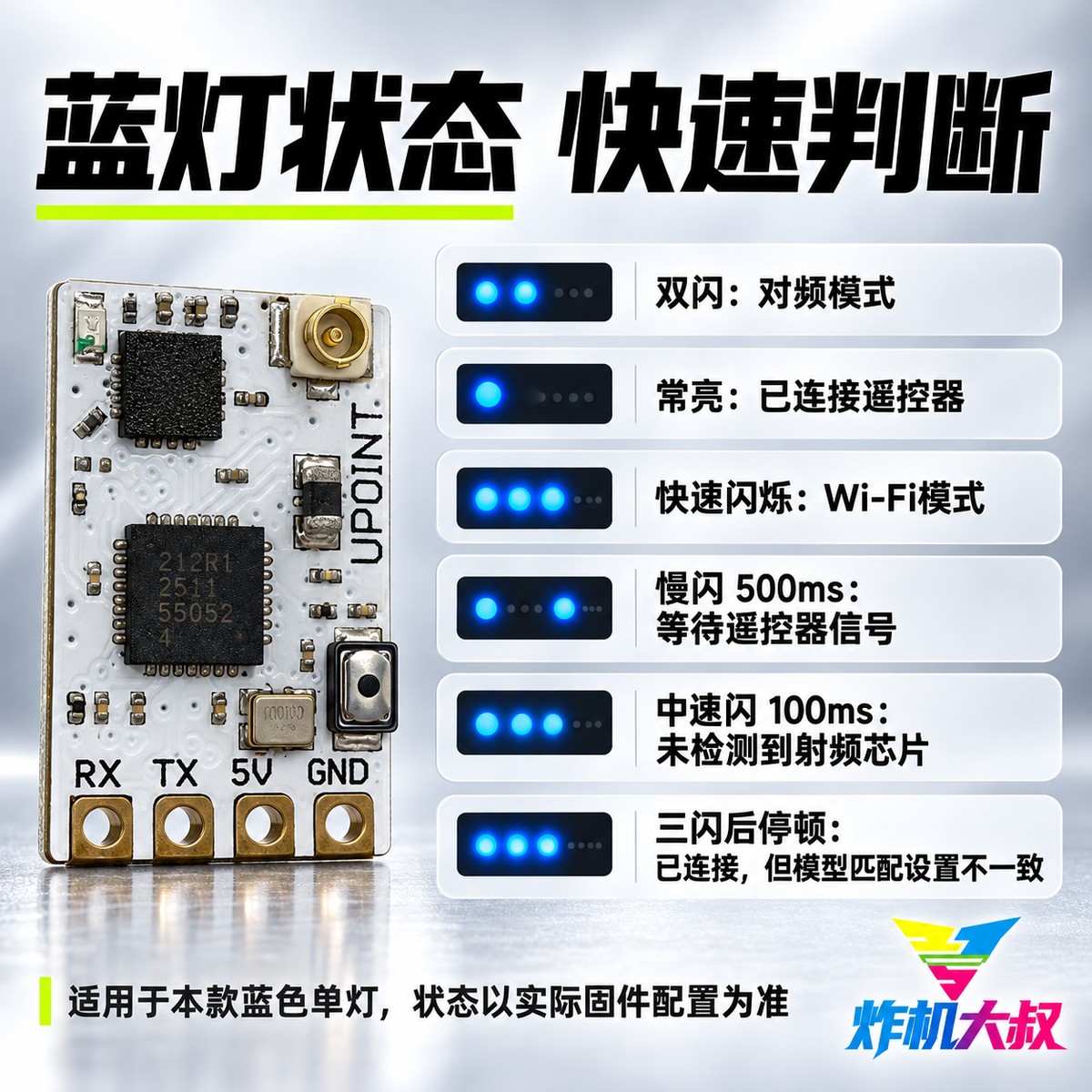

蓝色单灯状态
本款蓝色单灯参考：双闪为对频，常亮通常为已连接（也可能处于bootloader状态，需结合实际情况判断）；快速闪烁为Wi-Fi模式，500ms慢闪为等待连接，100ms中速闪为未检测到射频芯片，三闪后停顿为已连接但模型匹配设置不一致。以实际固件和配置为准，不作每次上电必进对频或固定时间进入Wi-Fi的保证。
